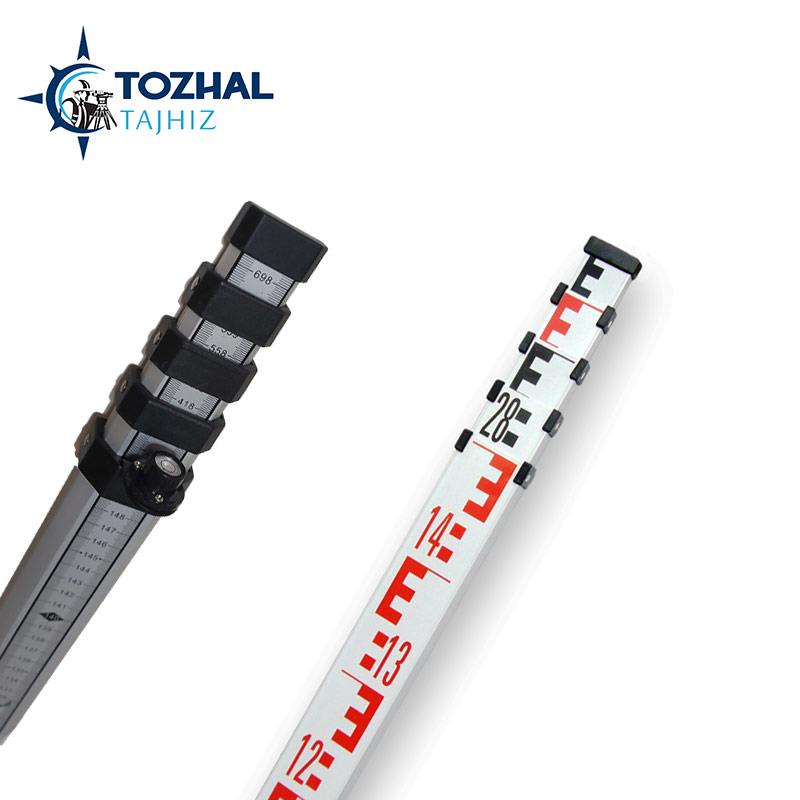

شاخص 5 متری ترازیابی قطر 7سانتی متری
شاخص یا میر ترازیابی ابزاری است که هنگام محاسبه شیب و یا تعیین اختلاف ارتفاع بین دو نقطه ( ترازیابی ) مورد استفاده قرار می گیرد . شاخص پهن ترازیابی یکی از مدل های شاخص است.
شاخص پهن ترازیابی به صورت یک یا چند قطعه پروفیل مدرج است که بصورت کشویی باز و بسته می شود . جنس آن اغلب به خاطر داشتن وزن سبک و استفاده راحت از آلومینیوم است. به منظور دست یابی به نتایج دقیق تر میر یا شاخص با یک تراز کوچک مجهز می شود. تا هنگام کار بتوان آن را به شکل کاملا عمود بر روی نقاط مد نظر قرار داد. نوع درجه بندی در شاخص ها می تواند متفاوت باشد. اغلب یک طرف آن دارای درجه بندی میلی متری و طرف دیگر درجه بندی سانتی متری دارد. گاهی نیز در یک طرف می توان هر دو نوع درجه بندی را دید . این درجه بندی به شکل کاملا دقیق و با رنگ هایی که برای کاربر به صورت واضح قابل مشاهده باشد صورت می گیرد تا دقت عملیات حفظ شود .
در بعضی شاخص ها درجه بندی به صورت بارکد می باشد. این نوع میر یا شاخص برای ترازیابی به وسیله ترازیاب دیجیتال به کار می رود . همچنین عرض شاخص ها نیز می تواند متفاوت باشد. چرا که شاخص های پهن تر در فاصله های دور تر واضح تر دیده می شوند. هنگام بیرون کشیدن هر پروفیل جهت افزایش طول در انتهای هر پرفیل یک قطعه دکمه مانند فنر دار وجود دارد که مانع از بیرون آمدن به صورت کامل هر پروفیل می شود .
در موقع استفاده از شاخص باید دقت نمود تا به شاخص آسیبی نرسد و و پرو فیلهای آن دچار انحنا یا شکست نشوند، در نهایت شاخص یا میر پس از پایان کار داخل یک کیف برزنتی قرار می گیرد تا از آن محافظت شود .
