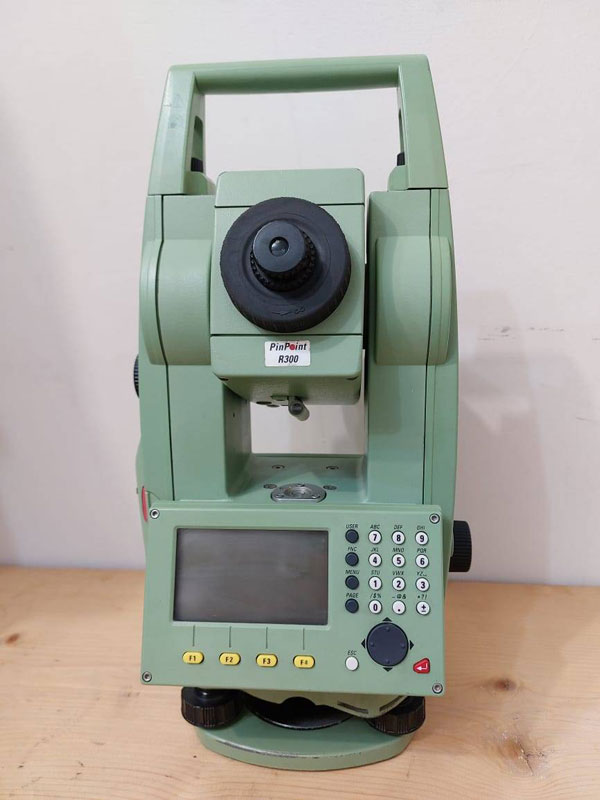

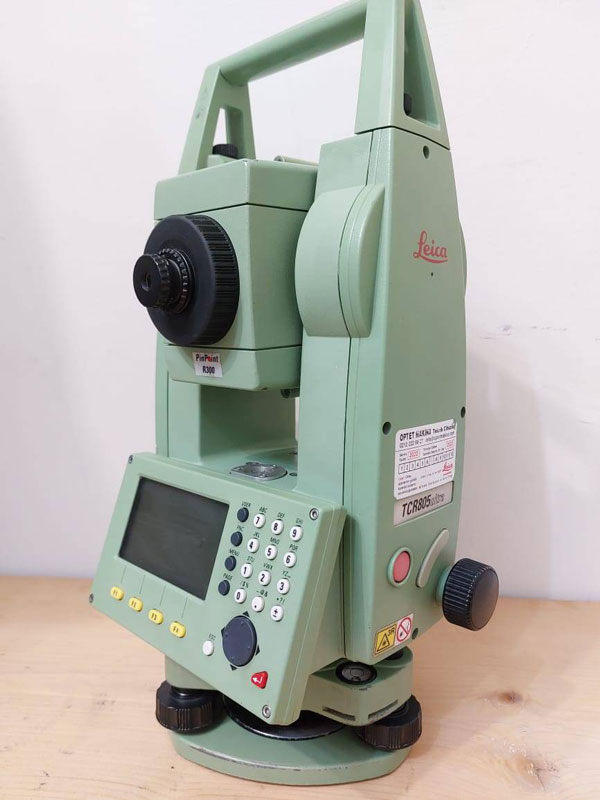

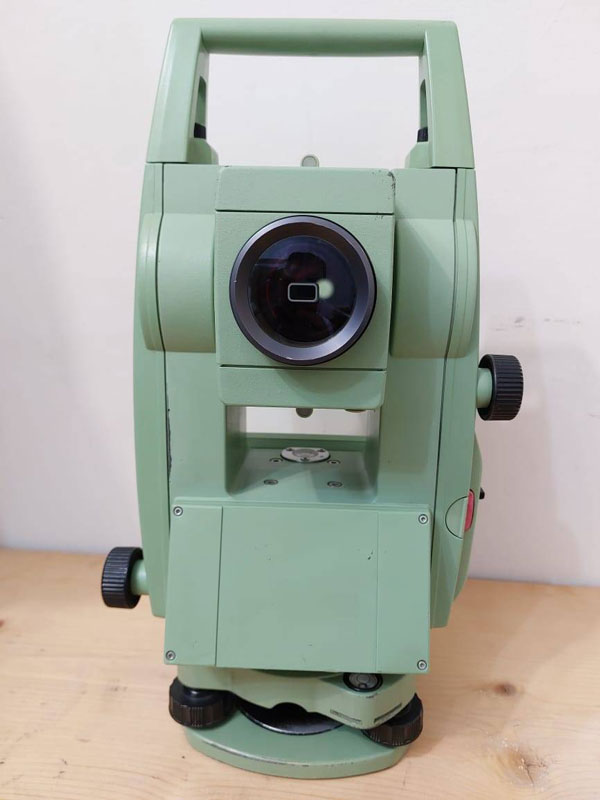

دوربین توتال استیشن لایکا Leica TCR805 Ultra؛ فاصله‌های بلند، اندازه‌گیری بدون منشور و قدرت واقعی PinPoint

وقتی صحبت از توتال استیشن‌های کارکرده لایکا می‌شود، بعضی مدل‌ها به دلیل یک ویژگی خاص هنوز هم جایگاه خودشان را حفظ کرده‌اند. دوربین توتال استیشن لایکا Leica TCR805 Ultra  یکی از همین مدل‌هاست؛ دستگاهی از خانواده TPS800 که نقطه قوت اصلی آن را باید در ترکیب اپتیک لایکا، سیستم EDM قدرتمند و اندازه‌گیری بدون منشور در فواصل بسیار طولانی جست‌وجو کرد.

TCR805 Ultra به سیستم Leica PinPoint R1000 مجهز است و لایکا برای آن، در شرایط استاندارد و روی هدف با بازتابندگی مناسب، برد بدون منشور بیش از ۱۰۰۰ متر را اعلام کرده است.

اما در یک دستگاه کارکرده، مشخصات کاتالوگ تنها بخشی از ماجراست؛ چیزی که اهمیت بیشتری دارد، عملکرد واقعی همان دستگاه است.

—

🚀 برگ برنده دوربین توتال استیشن لایکا Leica TCR805 Ultra؛ EDM با برد بسیار بلند

در بسیاری از توتال استیشن‌ها، اندازه‌گیری بدون منشور برای فواصل متوسط طراحی شده است. اما TCR805 Ultra از خانواده‌ای است که لایکا برای آن سیستم PinPoint R1000 Ultra را ارائه کرده است.

🎯 برد اعلام‌شده بدون منشور: بیش از ۱۰۰۰ متر
📏 دقت EDM در فاصله ۰ تا ۵۰۰ متر: حدود ۲ میلی‌متر + ۲ ppm
📏 دقت EDM بالای ۵۰۰ متر: حدود ۴ میلی‌متر + ۲ ppm
⏱️ زمان اندازه‌گیری: معمولاً حدود ۳ تا ۶ ثانیه

این اعداد شرایط مشخص آزمایشگاهی و نوع هدف مناسب را در نظر می‌گیرند؛ در پروژه واقعی، جنس و رنگ سطح، زاویه برخورد لیزر، نور محیط، گردوغبار، مه و شرایط جوی می‌توانند روی برد قابل دستیابی تأثیر بگذارند.

🧪 تست واقعی دستگاه موردنظر

در دستگاهی که برای این صفحه معرفی می‌شود، قابلیت اندازه‌گیری بدون منشور نیز به‌صورت عملی ب

ررسی شده و فاصله حدود ۷۶۰ متر با موفقیت تست شده است. که فیلم این تست تقدیم حضور شما بزرگواران خواهد شد.

«🎯 تست عملی بدون منشور: ۷۶۰ متر»

این عدد را باید به‌عنوان نتیجه تست همین دستگاه در نظر گر

فت، نه یک ادعای عمومی برای تمام دستگاه‌های TCR805 Ultra.

—

🔭 تلسکوپ کوچک، اما یک EDM بسیار قدرتمند

یکی از نکات جالب درباره این دستگاه این است که ظاهر نسبتاً جمع‌وجور تلسکوپ نباید باعث شود قدرت سیستم فاصله‌یابی آن دست‌کم گرفته شود.

در TCR805 Ultra، بخش مهمی از توانایی دستگاه در سیستم EDM PinPoint نهفته است. بنابراین حتی اگر هدف در فاصله زیادی قرار داشته باشد، اپراتور می‌تواند با نشانه‌روی تلسکوپ و ارسال پرتو لیزر، فاصله هدف را بدون نیاز به قرار دادن منشور اندازه‌گیری کند.

🎯 بدون منشور یعنی در بسیاری از نقاطی که دسترسی فیزیکی به هدف دشوار است، نیازی به نزدیک شدن فرد حامل منشور نیست.

—

🔴 اندازه‌گیری لیزری؛ وقتی منشور گزینه مناسبی نیست

فرض کنید می‌خواهید فاصله یک نقطه روی:

🏢 نمای ساختمان
🏗️ سازه عمرانی
⛰️ عارضه دوردست
🧱 دیوار یا گوشه بنا
📍 نقطه‌ای با دسترسی دشوار

را اندازه‌گیری کنید.

در چنین شرایطی، قرار دادن منشور ممکن است زمان‌بر یا حتی غیرممکن باشد.

اینجاست که قابلیت Reflectorless دستگاه ارزش خود را نشان می‌دهد.

اپراتور از محل استقرار دستگاه هدف را نشانه می‌رود و EDM، فاصله را مستقیماً از روی سطح موردنظر اندازه‌گیری می‌کند.

—

🧠 TPS800؛ فقط یک فاصله‌یاب قوی نیست

دوربین توتال استیشن لایکا Leica TCR805 Ultra علاوه بر EDM قدرتمند، از امکانات نرم‌افزاری خانواده TPS800 نیز بهره می‌برد.

این سری دارای نمایشگر گرافیکی 160 × 280 پیکسل، رابط آلفانامریک و حافظه داخلی برای حدود ۱۲۵۰۰ اندازه‌گیری یا ۱۸۰۰۰ مختصات است. همچنین از فرمت‌هایی مانند GSI، IDEX، ASCII و DXF پشتیبانی می‌کند.

📋 از جمله قابلیت‌های کاربردی این خانواده می‌توان به موارد زیر اشاره کرد:

✅ برداشت و ثبت نقاط
✅ پیاده‌سازی
✅ Free Station / توجیه آزاد
✅ انتقال ارتفاع
✅ محاسبه مساحت
✅ محاسبه حجم
✅ محاسبه فاصله بین نقاط
✅ برداشت نقاط غیرقابل دسترس
✅ COGO
✅ Reference Line / خط مرجع
✅ قابلیت انتقال مستقیم DXF در برخی پیکربندی‌ها

—

TCR805 Ultra کارکرده را چگونه بررسی کنیم؟

در خرید این دستگاه، صرفاً روشن شدن دستگاه یا سالم بودن ظاهر آن کافی نیست.
یک TCR805 Ultra کارکرده باید حداقل از این جهات بررسی شود:

🔴 EDM: تست فاصله بدون منشور در فواصل مختلف
📐 زاویه: بررسی خطای افقی و قائم
🔭 اپتیک: بررسی وضوح تلسکوپ و سلامت عدسی‌ها
⚖️ کمپانساتور: بررسی عملکرد و خطای جبران‌سازی
🕹️ حرکت دستگاه: بررسی کلمپ‌ها و پیچ‌های تنظیم
⌨️ صفحه‌کلید: تست تمام کلیدها
🖥️ نمایشگر: بررسی کامل صفحه
🔋 باتری: بررسی ظرفیت و نگهداری شارژ
💾 حافظه و ارتباط: تست ذخیره و انتقال اطلاعات
📋 کالیبراسیون: بررسی گزارش و وضعیت کالیبراسیون

تمامی این موارد توسط متخصصین تعمیرگاه شرکت توژال بررسی و چک گردیده است.

مشخصات کلیدی Leica TCR805 Ultra

برند| Leica
مدل| TCR805 Ultra
خانواده| TPS800
دقت زاویه‌ای| ۵ ثانیه
تلسکوپ| 30×
EDM بدون منشور| PinPoint R1000
برد اسمی بدون منشور| بیش از ۱۰۰۰ متر
تست دستگاه موردنظر| حدود ۷۶۰ متر بدون منشور
دقت EDM تا ۵۰۰ متر| ۲ mm + 2 ppm
دقت EDM بالای ۵۰۰ متر| ۴ mm + 2 ppm
نمایشگر| گرافیکی 160×280
حافظه| حدود ۱۲۵۰۰ اندازه‌گیری / ۱۸۰۰۰ مختصات
ارتباط| RS232
فرمت داده| GSI / IDEX / ASCII / DXF

جمع‌بندی؛ نقطه قوت واقعی TCR805 Ultra کجاست؟

دوربین توتال استیشن لایکا TCR805 Ultra را نباید فقط با عبارت «توتال استیشن قدیمی» توصیف کرد.
نقطه تمایز این دستگاه، ترکیب یک پلتفرم حرفه‌ای نقشه‌برداری با PinPoint R1000 است؛ سیستمی که برای اندازه‌گیری بدون منشور در فواصل بیش از ۱۰۰۰ متر طراحی شده است.
در دستگاه موردنظر این صفحه نیز اندازه‌گیری بدون منشور تا حدود ۷۶۰ متر به‌صورت عملی تست شده است.
