گیرنده ایستگاهی South ALPS1

گیرنده ایستگاهی South ALPS1 یک گیرنده GNSS RTK  است که کار نقشه برداران زمینی را آسان می‌کند و دقت، کارایی و ایمنی بی‌نظیری را ارائه می‌دهد. حتی اگر در نقاط کور، محیط‌های خطرناک یا مکان‌های صعب العبور روبرو باشید، این گیرنده با فناوری پیشرفته برای نقشه برداری زمینی به گونه‌ای مهندسی شده است که کار را با اطمینان انجام دهد.

GNSS RTK South ALPS1 با قابلیت‌های پیشرفته اندازه‌گیری لیزری به شما این امکان را می‌دهد حتی نقاطی را که توسط موانع احاطه شده‌اند را اندازه‌گیری کنید.

این گیرنده حتی در محیط‌های کم نور یا کاملاً تاریک، مانند کار میدانی شبانه، عملکرد لیزری خوبی به شما می دهد تا نقاط دقیق را به راحتی ثبت کنید. این انعطاف‌پذیری به معنای تأخیر کمتر و بهره‌وری بیشتر است.

South ALPS1 به شما این امکان را می‌دهد نقاط را از فاصله دور جمع‌آوری کنید.

با جبران کننده  شیب IMU، می‌توانید بدون نیاز به تراز کردن میله ژالن ، اندازه‌گیری دقیقی انجام دهید.

 با قابلیت Rover و Base  پیشرفته برای نقشه‌برداری زمینی به متخصصان کمک کند نتایج دقیق را سریع‌تر، ایمن‌تر و با دردسر کمتر به دست آورند.

از همه سیستم های ماهواره ای شناخته شده مثل GPS، GLONASS، BEIDOU، GALILEO، SBAS، IRNSS، QZSS پشتیبانی می کند و دارای ۱700 کانال فعال جهت دریافت چند فرکانسی داده هاست. نرخ بروزرسانی موقعیت یابی از 1Hz تا 20Hz می باشد و زمان فیکس اولیه RTK کمتر از ۱۰ ثانیه می باشد. دقت موقعیت یابی در حالت RTK به ۸ میلی متر به اضافه یک پی پی ام افقی و ۱۵ میلی متر به اضافه یک پی پی ام عمودی می رسد که عملکردی کاملاً حرفه ای و بسیار دقیق است.

محدوده ارتباطی:معمولاً 8-10 کیلومتر با پروتکل Farlink، (12-15 کیلومتر در شرایط بهینه)

ارتباطات قدرتمند و چندگانه

گیرنده ایستگاهی South ALPS1 بلوتوث نسخه 5.0، وای فای (802.11 b/g/n)، پورت Type-C، رابط LEMO 5 پین و مودم داخلی را ساپورت می کند. همچنین به رادیوی داخلی UHF با توان ۲ وات مجهز می باشد که در حالت بهینه تا ۱۵ کیلومتر برد ارتباطی دارد. این دستگاه از پروتکل های ارتباطی Farlink، TrimTalk، SOUTH، Satel و Hi-Target پشتیبانی کرده و با شبکه های CORS ایرانی مثل شبکه شمیم نیز به خوبی سازگار است.

باتری گیرنده

یکی از مولفه های مهم در انتخاب دستگاه برای اجرای پروژه های نقشه برداری آسودگی خیال نقشه بردار از ظرفیت بالای باتری(باتری داخلی لیتیوم یونی ۷.۴ ولت ۶۸۰۰ میلی‌آمپر ساعت) دستگاه می باشد. گیرنده ضمن بهره گیری از باتری با ظرفیت بالا انجام بیش از 20 ساعت کار مداوم در حالت RTK را برای نقشه بردار تضمین می نماید. قابلیت شارژ از طریق پورت Type-C و ساپورت تکنولوژی OTG

عمر باتری:

حالت بیس : 8 ساعت

حالت روور:20 ساعت

حالت استاتیک:25 ساعت

استاندارد حفاظت ( IP68)

با توجه به دارا بودن نشان استاندارد حفاظتی IP68 ،با بدنه ای از جنس پوسته آلیاژ آلومینیوم منیزیم فوق العاده سبک با وزن ۸۶۰ گرم (شامل باتری) و ابعاد۱۳۴ میلی‌متر ×۷۹ میلی‌متر (ارتفاع) ، با طراحی منحصر بفرد خود کاملا ضد آب و گردو غبار است و نسبت به ضربات وارد شده مقاومت بسیار بالایی دارد که امکان کار در تمامی مناطق پر چالش برای نقشه برداری را فراهم می کند .مقاومت در برابر سقوط تیرک از ارتفاع ۲ متر روی زمین سیمانی به طور طبیعی

و همچنین دمای عملیاتی-۴۵℃~+۷۵℃ و دمای نگهداری-۵۵℃~+۸۵℃

 تکنولوژی AR در گیرنده ایستگاهی South ALPS2

دوربین جلویی با وضوح ۸ مگاپیکسل و دوربین پایینی با ۲ مگاپیکسل، که در ترکیب با نرم افزار CAD AR Stakeout، پروسه پیاده سازی نقاط را بسیار ساده می کند.

ساده‌سازی گردش کار با CAD

ALPS1 می‌تواند محتوای نقشه‌های CAD را با صحنه‌های واقعی ادغام کند و به شما کمک کند تا اهداف را سریع‌تر ترسیم کنید.

دوربین جلو به نقشه‌برداران در یافتن جهت کلی از فاصله دور و درک توزیع ویژگی‌های اطراف کمک می‌کند. دوربین پایین، ترسیم دقیق را هنگام نزدیک شدن به هدف امکان‌پذیر می‌کند.

با کمک دوربین دوگانه، ترسیم شما آسان‌تر و شهودی‌تر خواهد بود.

لیزر اندازه گیری و موقعیت یابی بصری

توانایی اندازه گیری با لیزر کلاس 3R

با استفاده از تکنولوژی برداشت لیزری 30 متری تعبیه شده بر روی گیرنده نقاط را با دقتی در حد سانتی‌متر، بدون احتیاج به نزدیک شدن به هدف، مختصات دقیق آن را ثبت می کند . دوربین داخلی 8 مگاپیکسلی بر تابش خیره‌کننده نور خورشید غلبه می‌کند، دید را افزایش می‌دهد و اندازه‌گیری‌های میدانی را سریع‌تر و کاربرپسندتر می‌کند. این ویژگی برای متخصصانی که به دنبال تجهیزات نقشه‌برداری زمینی هستند که در شرایط چالش‌برانگیز بی‌عیب و نقص عمل کند، ایده‌آل است.

موقعیت‌یابی بصری ALPS1 به شما امکان می‌دهد تا به سرعت و به طور موثر مجموعه‌ای از عکس‌ها یا ویدیوها را ثبت کنید و مختصات صدها نقطه را در عرض چند دقیقه به دست آورید.

به لطف ضبط ویدیو، نقشه‌بردار می‌تواند اندازه‌گیری‌ها را از فاصله 10 متری (در شرایط ایده‌آل، 15 متری) بدون نیاز به نزدیک شدن به هر نقطه به صورت جداگانه انجام دهد.

فتوگرامتری پهپادی ALPS1

با قابلیت‌های مدل‌سازی سه‌بعدی خود، مکمل کاملی برای فتوگرامتری پهپادی است. اندازه‌گیری‌های زمینی را به طور مؤثر انجام دهید، شکاف‌هایی را که از هوا نقشه‌برداری نشده‌اند پر کنید و آنها را با بقیه داده‌ها ترکیب کنید. به لطف پشتیبانی از فرمت‌های مختلف داده‌های اندازه‌گیری، همه چیز را در نرم‌افزار نقشه‌برداری مورد نظر خود پردازش کنید.

  مشخصات فنی

دقت های موقعیت‌یابی:

• استاتیک (مشاهده طولانی):

افقی1: ۲.۵ میلی‌متر + ۰.۱ ppm RMS
عمودی2: ۳ میلی‌متر + ۰.۴ ppm RMS

• استاتیک سریع:

افقی3: ۲.۵ میلی‌متر + ۰.۵ ppm RMS
عمودی4: ۵ میلی‌متر + ۰.۵ ppm RMS

• PPK:

افقی5: ۳ میلی‌متر + ۱ ppm RMS
عمودی6: ۵ میلی‌متر + ۱ ppm RMS

• RTK(UHF):

افقی7: ۸ میلی‌متر + ۱ ppm RMS
عمودی8: ۱۵ میلی‌متر + ۱ ppm RMS

• RTK(NTRIP):

افقی9: ۸ میلی‌متر + ۰.۵ ppm RMS
عمودی0: ۱۵ میلی‌متر + ۰.۵ ppm RMS

• زمان شروع RTK: ثانیه۲~۸
• دقت IMU: میلی‌متر۸ + ۰.۷ میلی‌متر بر درجه شیب
• زاویه شیبIMU:دقت بهینه در محدوده ۶۰ درجه

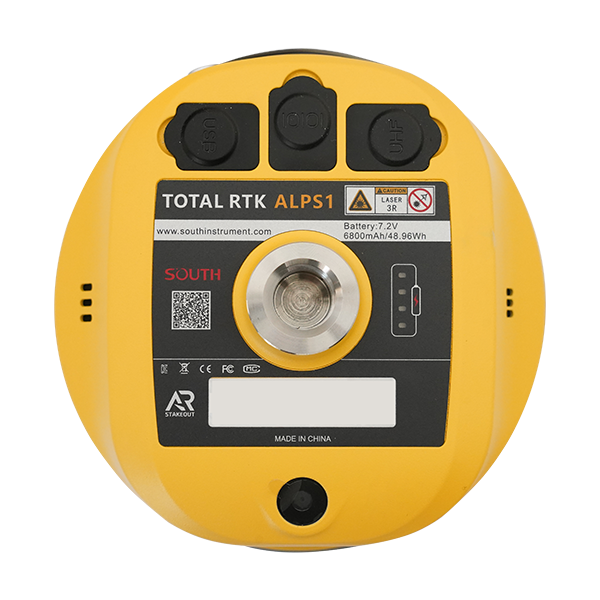

• پورت ورودی/خروجی:

رابط LEMO 5 پین (پورت برق خارجی + RS232)
رابط نوع C (شارژ + OTG + اترنت)
رابط آنتن UHFو

• UHF داخلی: رادیو Tx&Rx 2W
• محدوده فرکانس:410-470 مگاهرتز
• پروتکل ارتباطیک:Farlink، Trimtalk، SOUTH

• بلوتوث:

بلوتوث 5.0، استاندارد بلوتوث 3.0/4.2،
بلوتوث 2.1 + EDR

• حافظه داخلی: 16 گیگابایت SSD
  پشتیبانی از خودکار ذخیره‌سازی چرخه‌ای
  پشتیبانی از حافظه USB خارجی (OTG)

• فرمت داده:

فرمت داده استاتیک: STH، Rinex2.01، Rinex3.02 و غیره
فرمت داده دیفرانسیلی: RTCM 2.1، RTCM 2.3، RTCM 3.0، RTCM 3.1، RTCM 3.2
فرمت داده خروجی GPS: NMEA 0183، مختصات صفحه‌ای PJK، کد دودویی
پشتیبانی: VRS، FKP، MAC، پشتیبانی کامل از پروتکل NTRIP

• دوربین

دوربین فیلمبرداری: 8 مگاپیکسل (قابل استفاده در ضبط واقعیت افزوده)
دوربین ضبط واقعیت افزوده: 2 مگاپیکسل

• لیزر
  لیزر سبز 3R، M30 کارکرد برد

• با دسترسی به رابط کاربری وب از طریق اتصال WiFi یا USB، کاربران می‌توانند وضعیت گیرنده را کنترل کرده و تنظیمات را تغییر دهند.
